Gráficos 2D

Para representar una función 2D podemos usar el comando line. El siguiente ejemplo dibujará una línea

perldl> $x=pdl([0,1,2])
perldl> $y=pdl([4,5,6])
perldl> line($x,$y)

Nos aparecerá una pregunta preguntándonos sobre qué tipo de dispositivo queremos dibujar. Para ver todos los dispositivos disponibles teclee una ? y pulse <ENTER>. Si sólo queremos que dibuje en las ventanas X escribe /xserve. Debería salir una bonita gráfica como la de la Fig. 2.

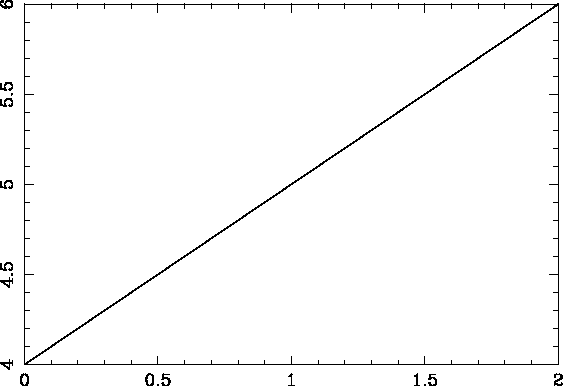

Figura: Gráfica de una línea

Podemos por ejemplo representar la parábola que creamos anteriormente tal como aparece en la Fig. 3.

perldl> $x=zeroes(30)->xlinvals(-1,1);
perldl> $y=$x**2;
perldl> line($x,$y)

Figura: Gráfica de una parábola
